DJY-02A岩/土体现场剪切仪，现场直剪仪，现场剪切仪，

DJY-02A岩/土体现场剪切仪适用于测定边坡和滑坡软弱结构面，岩石和土的接触滑动面及粘性土、粉土、砂土、碎石层等的抗剪强度。由于在原位状态下试验，减少了取土、装运等抗扰因素，面积又比室内直剪试验大20~30倍，故数据更符合天然实际状态.

二、符合：

﹡《SL264-2001水利水电工程岩石试验规程》

﹡《中华人民共和国***(GB/T 50266-99):工程岩体试验方法标准》

三、主要特点：

 ﹡垂直压力和水平推力均为自动采集

 ﹡灵敏度系数可在标定时调节，不但精度高，而且直观，方便计算

﹡并且可直接跟电脑连接采集数据显示曲线，自动采集并显示曲线值。

﹡设备安装、调试、操作方便。资料整理与室内相同。

技术参数：

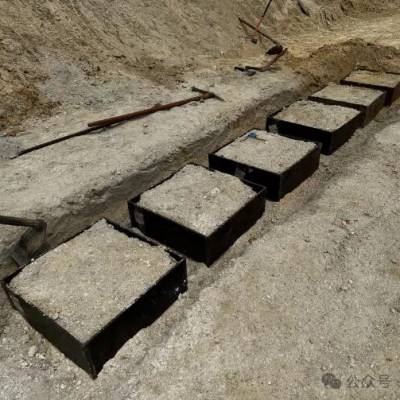

一、试样规格：31.6cm×31.6cm×140mm  或50 cm×50cm×250mm

二、剪切面积：0.1m2或0.25 m2或0.5 m2三种可选。

 三、垂直压力100KN，液压油泵给油缸加荷载，传感器经仪表自动采集数据，

稳压，压力由传感器经仪表自动采集数据，分辨力：0.01KN，精度：1%。

水平推力100KN，手动高压油泵加载0.2mm/5min，推移120mm,推力由传传

感器经仪表自动采集数据，分辨力：0.01KN，精度：1%.

报告格式表:

剪切试验曲线图

剪切面面积：0.090000mm 试件编号：001 试验日期：

工程名称：       试验单位：

粘聚力： C = 2.43 MPa

内摩擦角：φ = 1.37 rad

计算方法:

σ=式中σ——正应力（MPa）；Iσ——垂向油缸压力表预定值（MPa）；Iσo——垂向油缸压力表初值（MPa）；Sv——垂向油缸活塞面积（㎡）。G——传压铁块和滚珠轴承的总重（MN）；SJ——剪切面面积（㎡）。τ=式中τ——剪应力（MPa）；Iτ——剪切荷载压力表值（MPa）；Iτo——剪切荷载压力表初值（MPa）；Sh——剪切油缸活塞面积（㎡）；Sj——剪切面面积（㎡）。（2）以抗剪强度（τ）为纵坐标，正应力（σ）为横坐标（见图4-6），绘制抗剪强度峰值τ与正应力σ的关系曲线。用最小二乘法计算Φ和c。
